Типы модулей ( 1 )
Описание ( 2.1 )
В качестве огнетушащих веществ в модулях газового пожаротушения МПХ используются газовые огнетушащие вещества (ГОТВ) GeniusTM 1230) Хладон 125, Хладон 227еа, Хладон 318Ц. Огнетушащий состав хранится в модулях под давлением газа-вытеснителя азота.
Основу модуля МПХ составляют ( 2.2 )
- запорно-пусковое устройство (ЗПУ)
- штампосварной баллон высокого давления
- погружная алюминиевая труба
В модулях МПХ используются ЗПУ с диаметрами условного прохода Dn33 и Dn50, встроенным или внешним электромагнитным клапаном, обычным или электроконтактным манометром, предохранительной мембраной. Все ЗПУ в процессе производства проходят многоступенчатый контроль качества, приемо-сдаточные испытания и соответствуют всем международным и российским стандартам.
Баллоны для модулей МПХ изготавливаются компанией АСПТ Спецавтоматика согласно аттестованной технологии (НАКС) на автоматических сварочных станках, все комплектующие изготавливаются из стали 09Г2С, сварные соединения (швы) проверяются визуальным, ультразвуковым и капиллярным методами контроля, 100% готовых баллонов подвергаются гидравлическим испытаниям с давлением не менее 10,0 МПа (100 бар). Баллоны сертифицированы по ТР ТС 032/2013.

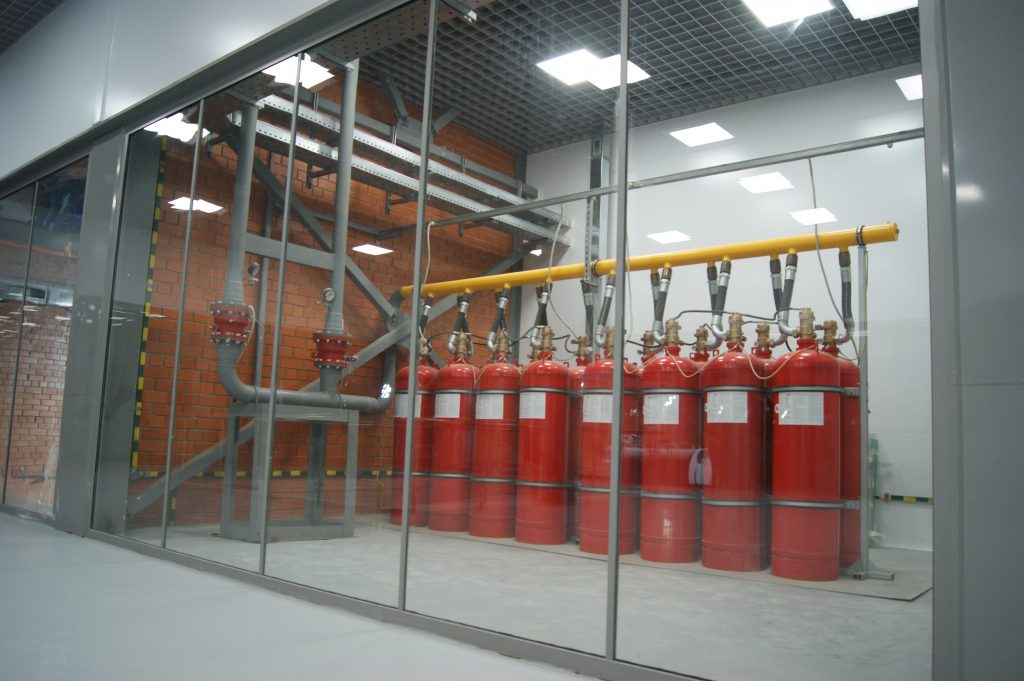

Модули газового пожаротушения МПХ отличаются повышенной надежностью и могут быть использованы на особо сложных объектах, в том числе атомных электростанциях, объектах тяжелой и химической промышленности, объектах нефтегазового сектора. Большой размерный ряд модулей МПХ позволяет использовать их для построения технически сложных систем с протяженной трубной разводкой, при этом минимизируя металлоемкость системы, обеспечивая наивысшую степень надежности системы газового пожаротушения.
Работа модулей МПХ происходит в двух режимах ( 2.3 )
- режим хранения ГОТВ (дежурный режим)
- режим срабатывания модуля и выпуска ГОТВ (активный режим)
В дежурном режиме работы модуль заполнен ГОТВ, установлен на объекте и подключен к автоматической системе управления и контроля.
В активном режиме происходит открытие ЗПУ при подаче электрического, пневматического или механического импульса, выпуск ГОТВ, содержащегося в модуле, через трубопровод и насадки-распылители в защищаемое помещение.
Допустимые коэффициенты заправки модулей ( 2.4 )
| Наименование ГОТВ | Коэффициент заполнения, кг/л, не более |
| Хладон 125 | 0,9 |
| Хладон 227еа | 1,1 |
| Хладон 318Ц | 1,1 |
| ФК-5-1-12 (GeniusTM 1230) | 1,2 |
Модули МПХ сертифицированы по ТР ЕАЭС 043/2017 и допущены к обращению на территории зоны свободной торговли ЕАЭС – Россия, Белоруссия, Казахстан, Киргизия, Армения, Вьетнам, Иран, Сингапур, Сербия (в стадии переговоров Египет, Израиль, Индия, Китай, Монголия, Тайланд, Молдавия, Узбекистан, Куба).
Модули МПХ сертифицированы на сейсмостойкость 9 баллов по шкале MSK-64, также имеют сертификат на взрывозащищенное исполнение (Ex).
